Định dạng AutoCAD phổ biến: Phân loại, ý nghĩa & vai trò

Định dạng AutoCAD là chuẩn cấu trúc tệp dữ liệu do Autodesk phát triển nhằm lưu trữ, quản lý và truyền tải toàn bộ thông tin của bản vẽ kỹ thuật như mô hình 2D/3D, tọa độ, thuộc tính kích thước, layer và các thiết lập hệ thống. Việc nắm vững từng loại đuôi file, từ các định dạng bản vẽ chính (DWG, DXF, DWT, DWS), file hỗ trợ chia sẻ (DWF, BAK, SV$, PLT) cho đến tài nguyên và kiểu in (PAT, LIN, SHX, CTB, STB), sẽ giúp bạn chủ động lựa chọn đúng loại file cho từng giai đoạn thiết kế. Hãy cùng khám phá chi tiết ý nghĩa và ứng dụng thực tế của từng định dạng ngay dưới đây để tối ưu hóa quy trình làm việc của bạn.

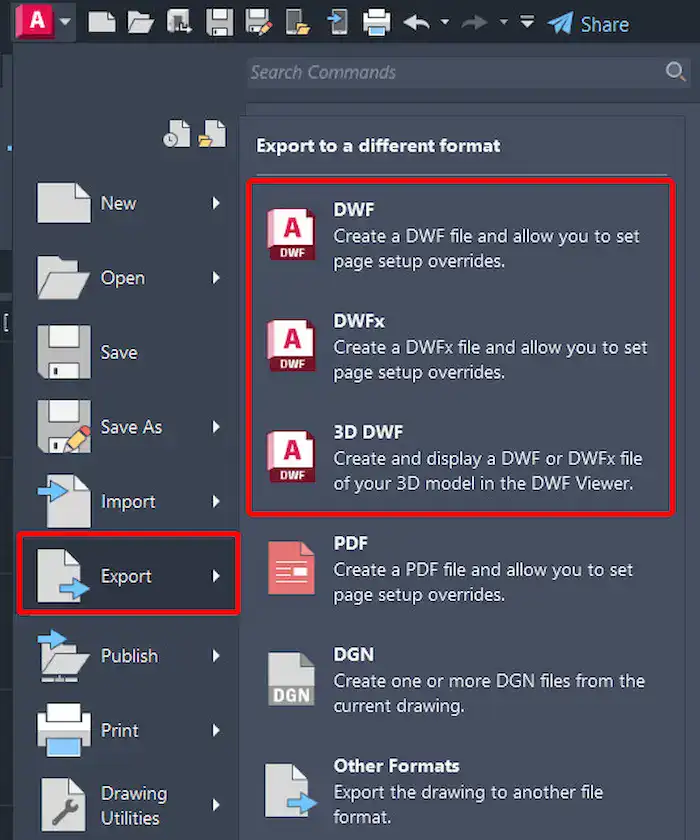

Định dạng AutoCAD là gì?

Định dạng AutoCAD là các chuẩn cấu trúc tệp dữ liệu mà phần mềm AutoCAD sử dụng để lưu trữ, xử lý và chia sẻ toàn bộ thông tin của bản vẽ kỹ thuật. Dữ liệu này bao gồm mô hình không gian 2D/3D, tọa độ, thuộc tính kích thước, màu sắc, layer, font chữ và các thiết lập hệ thống khác.

Mỗi định dạng file AutoCAD được thiết kế nhằm phục vụ cho từng mục đích công việc cụ thể: từ chỉnh sửa trực tiếp, chuyển đổi dữ liệu giữa các phần mềm đồ họa, làm file mẫu chuẩn cho dự án, cho đến kiểm tra tiêu chuẩn thiết kế. Việc hiểu rõ từng định dạng AutoCAD giúp người dùng dễ dàng lựa chọn đúng loại file khi thiết kế, giúp chuyển đổi dễ dàng và hạn chế sai sót khi in bản vẽ.

Các định dạng AutoCad phổ biến

AutoCAD hỗ trợ nhiều loại định dạng file với các chức năng khác nhau, bao gồm:

• Định dạng bản vẽ chính: DWG, DXF, DWT, DWS.
• Định dạng hỗ trợ, sao lưu và chia sẻ: DWF/DWFx, BAK, SV$, PLT.
• Định dạng tài nguyên CAD: PAT, LIN, SHX.
• Định dạng thiết lập kiểu in: CTB, STB.

Dưới đây là thông tin chi tiết về từng nhóm định dạng giúp bạn hiểu rõ ý nghĩa và ứng dụng thực tế của từng đuôi file trong công việc.

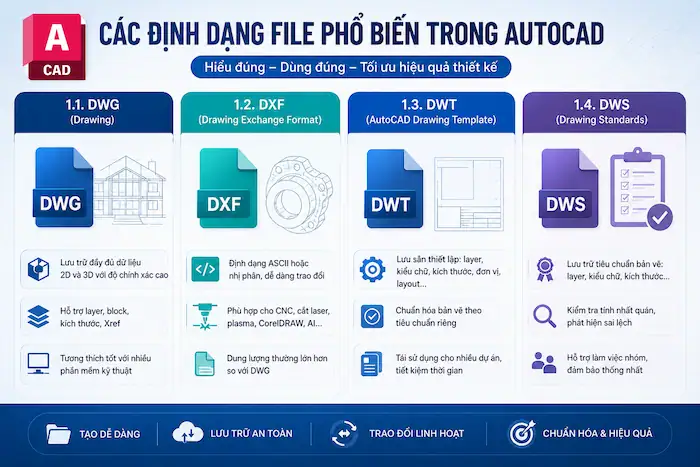

1. Định dạng bản vẽ chính

Nhóm này bao gồm những định dạng trực tiếp phục vụ việc tạo, lưu trữ, trao đổi hoặc thiết lập bản vẽ AutoCAD.

1.1. DWG (Drawing)

DWG là định dạng tệp mặc định và cũng là định dạng phổ biến nhất AutoCAD. Khi cần làm việc trực tiếp với bản vẽ AutoCAD, chỉnh sửa thiết kế hoặc bàn giao file để bên nhận tiếp tục xử lý, DWG thường là định dạng được ưu tiên sử dụng.

Điểm nổi bật của DWG:

• Có thể lưu trữ toàn bộ dữ liệu thiết kế 2D và mô hình 3D phức tạp với độ chính xác cao.
• Hỗ trợ quản lý theo lớp (layer), khối (block), kích thước (dim) và liên kết ngoài (Xref).
• Tối ưu cho hầu hết các phần mềm kỹ thuật hiện nay (như Revit, SketchUp, SolidWorks…), hỗ trợ đọc hoặc nhập (import) trực tiếp file DWG.

1.2. DXF (Drawing Exchange Format)

DXF là định dạng tệp được sử dụng chủ yếu để trao đổi dữ liệu bản vẽ giữa AutoCAD và các phần mềm khác. Nhờ khả năng tương thích với nhiều phần mềm CAD/CAM và thiết kế, DXF hiện được ứng dụng nhiều khi cần chuyển bản vẽ sang các hệ thống gia công như CNC, cắt laser, plasma hoặc các phần mềm đồ họa.

Điểm nổi bật của DXF:

• Được viết dưới dạng mã ASCII (văn bản) hoặc nhị phân, giúp các phần mềm không thuộc hệ sinh thái Autodesk vẫn có thể đọc và hiểu được cấu trúc bản vẽ.
• Tối ưu cho chuyển giao bản vẽ sang các phần mềm lập trình gia công cơ khí (CNC, cắt laser, plasma) hoặc phần mềm đồ họa như CorelDRAW, Adobe Illustrator.
• Dung lượng file DXF thường lớn hơn file DWG tương ứng, đặc biệt với DXF dạng ASCII.

1.3. DWT (AutoCAD Drawing Template)

DWT là định dạng tệp mẫu được sử dụng để tạo các bản vẽ AutoCAD mới với những thiết lập được chuẩn hóa từ trước. Thay vì thiết lập lại các thông số cho từng bản vẽ, người dùng có thể tạo một template DWT và sử dụng lại cho nhiều dự án.

• Lưu sẵn các thiết lập như layer, kiểu chữ, kích thước, đơn vị đo và layout, giúp tiết kiệm thời gian khi tạo bản vẽ mới.
• Hỗ trợ chuẩn hóa bản vẽ theo tiêu chuẩn riêng của cá nhân hoặc doanh nghiệp.
• Có thể sử dụng lại cho nhiều bản vẽ có cùng yêu cầu thiết lập, đặc biệt là các dự án cần duy trì tính nhất quán về cấu trúc và trình bày bản vẽ.

1.4. DWS (Drawing Standards)

DWS là định dạng tệp dùng để lưu trữ các tiêu chuẩn bản vẽ và hỗ trợ kiểm tra tính nhất quán của bản vẽ AutoCAD. Định dạng này đặc biệt hữu ích trong môi trường làm việc nhóm, nơi các bản vẽ cần tuân thủ cùng một bộ tiêu chuẩn kỹ thuật.

• Lưu trữ sẵn các thiết lập bản vẽ như layer, kiểu chữ, kích thước, đơn vị đo theo tiêu chuẩn.
• Hỗ trợ kiểm tra tính nhất quán của bản vẽ, phát hiện các đối tượng hoặc thiết lập không tuân thủ tiêu chuẩn đã được quy định.
• Chuẩn hóa quy trình thiết kế CAD, đảm bảo độ chính xác trong các dự án có nhiều kỹ sư, kiến trúc sư hoặc bộ phận cùng tham gia thiết kế.

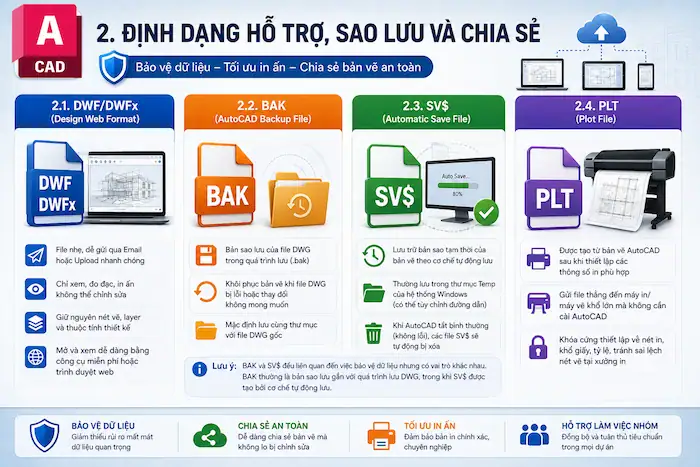

2. Định dạng hỗ trợ, sao lưu và chia sẻ

Bên cạnh các định dạng bản vẽ chính dùng để lưu trữ và chỉnh sửa, AutoCAD còn có định dạng file phụ trợ như DWF, BAK, SV$, PLT,… Nhóm này đóng vai trò bảo vệ dữ liệu trước nguy cơ mất file, tối ưu hóa quá trình in ấn và giúp chia sẻ bản vẽ an toàn với đối tác.

2.1. DWF/DWFx (Design Web Format)

DWF và DWFx là các định dạng AutoCAD được thiết kế để chia sẻ và xem dữ liệu thiết kế mà không cần phải cung cấp toàn bộ dữ liệu bản vẽ gốc. Các file này phù hợp khi cần gửi bản vẽ cho khách hàng, đối tác hoặc những người chỉ có nhu cầu xem và trao đổi thông tin thiết kế.

Điểm nổi bật của DWF/DWFx:

• File dung lượng nhẹ hơn so với file DWG gốc, giúp gửi qua Email hoặc Upload lên hệ thống quản lý dự án cực kỳ nhanh chóng.
• Người nhận file chỉ có thể xem, đo đạc kích thước và in ấn mà không thể can thiệp hay chỉnh sửa dữ liệu bản vẽ.
• Giữ nguyên các thông tin về nét vẽ, lớp (layer) và thuộc tính thiết kế so với bản vẽ DWG gốc.
• Có thể mở và xem dễ dàng bằng các công cụ miễn phí như Autodesk Viewer, Design Review hoặc mở trực tiếp trên trình duyệt web.

2.2. BAK (AutoCAD Backup File)

BAK là định dạng file sao lưu được AutoCAD tạo ra trong quá trình lưu bản vẽ. File có phần mở rộng .bak thường chứa phiên bản trước đó của bản vẽ, đóng vai trò như một bản dự phòng trong trường hợp file DWG hiện tại gặp vấn đề hoặc người dùng cần khôi phục lại dữ liệu trước khi chỉnh sửa.

Điểm nổi bật của BAK:

• Được tạo như bản sao lưu của file DWG trong quá trình lưu bản vẽ với đuôi .bak.
• Dễ dàng khôi phục bản vẽ trong trường hợp file DWG hiện tại bị lỗi hoặc có những thay đổi/chỉnh sửa không mong muốn.
• Mặc định lưu cùng thư mục với file bản vẽ gốc DWG.

2.3. SV$ (Automatic Save File)

SV$ là file được tạo ra thông qua cơ chế tự động sao lưu nhằm hạn chế nguy cơ mất dữ liệu khi phần mềm gặp sự cố, máy tính bị tắt đột ngột hoặc xảy ra lỗi trong quá trình làm việc.

Điểm nổi bật của SV$:

• Lưu trữ bản sao tạm thời của bản vẽ theo cơ chế tự động lưu.
• Thường được lưu trong thư mục Temp của hệ thống Windows (có thể kiểm tra và tùy chỉnh đường dẫn trong lệnh Options >> tab Files).
• Khi phần mềm AutoCAD được tắt một cách bình thường (không bị lỗi), các file SV$ tạm thời này sẽ tự động bị xóa đi.

*Lưu ý: BAK và SV$ đều liên quan đến việc bảo vệ dữ liệu nhưng có vai trò khác nhau. BAK thường là bản sao lưu gắn với quá trình lưu DWG, trong khi SV$ được tạo bởi cơ chế tự động lưu.

2.4. PLT (Plot File)

PLT (Plot File) là định dạng file chứa dữ liệu lệnh in/plot của bản vẽ, được tạo ra để gửi trực tiếp đến máy in hoặc máy vẽ trong các quy trình in ấn kỹ thuật.

• Được tạo từ bản vẽ AutoCAD sau khi thiết lập các thông số in phù hợp.
• Có thể gửi file thẳng đến máy in/máy vẽ khổ lớn mà máy tính kết nối với máy in không cần cài đặt phần mềm AutoCAD.
• File được khóa cứng toàn bộ thiết lập về nét in, khổ giấy và tỷ lệ, tránh tình trạng sai lệch nét vẽ do khác biệt môi trường phần mềm tại xưởng in.

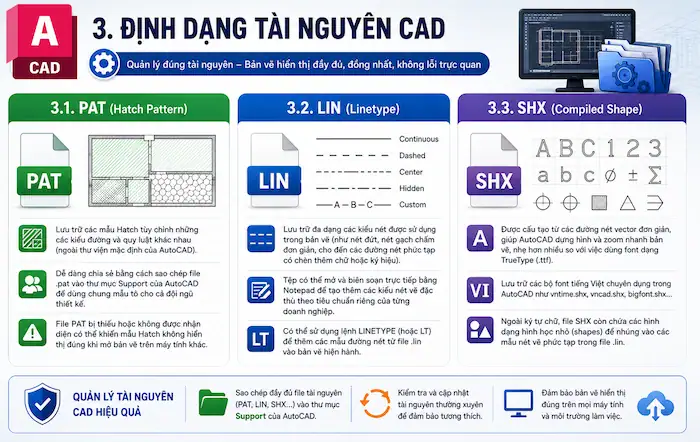

3. Định dạng tài nguyên CAD

Nhóm định dạng tài nguyên CAD chứa các tệp cấu hình hiển thị, quy định cách AutoCAD vẽ mẫu tô mặt cắt, đường nét thiết kế và các kiểu font chữ kỹ thuật. Việc quản lý đúng các tệp này giúp bản vẽ luôn hiển thị đầy đủ, đồng nhất và không bị lỗi trực quan khi mở trên các máy tính khác nhau.

3.1. PAT (Hatch Pattern)

PAT là định dạng tệp dùng để lưu các mẫu Hatch trong AutoCAD. Các mẫu này được sử dụng để tạo các vùng vật liệu, mặt cắt hoặc khu vực có kiểu hiển thị riêng trong bản vẽ.

Điểm nổi bật của PAT:

• • Lưu trữ các mẫu Hatch tùy chỉnh những các kiểu đường và quy luật khác nhau (ngoài thư viện mặc định của AutoCAD).

• Dễ dàng chia sẻ bằng cách sao chép file .pat vào thư mục Support của AutoCAD để dùng chung mẫu tô cho cả đội ngũ thiết kế.

• File PAT bị thiếu hoặc không được nhận diện có thể khiến mẫu Hatch không hiển thị đúng khi mở bản vẽ trên máy tính khác.

3.2. LIN (Linetype)

LIN là định dạng tệp dùng để lưu định nghĩa các kiểu đường (Linetype) trong AutoCAD. File LIN quy định cách một đường được hiển thị, chẳng hạn như đường liền, đường nét đứt, đường tâm hoặc các kiểu đường tùy chỉnh.

Điểm nổi bật của LIN:

• Lưu trữ đa dạng các kiểu nét được sử dụng trong bản vẽ (như nét đứt, nét gạch chấm đơn giản, cho đến các đường nét phức tạp có chèn thêm chữ hoặc ký hiệu).
• Tệp có thể mở và biên soạn trực tiếp bằng Notepad để tạo thêm các kiểu nét vẽ đặc thù theo tiêu chuẩn riêng của từng doanh nghiệp.
• Có thể sử dụng lệnh LINETYPE (hoặc LT) để thêm các mẫu đường nét từ file .lin vào bản vẽ hiện hành.

3.3. SHX (Compiled Shape)

SHX là định dạng AutoCAD được thiết kế để hiển thị font chữ kỹ thuật, hình dạng ký hiệu (Shape) và các biểu tượng đặc biệt trong AutoCAD. Trong thực tế, người dùng thường gặp SHX khi làm việc với các bản vẽ sử dụng font chữ đặc thù hoặc các tài nguyên hình dạng tùy chỉnh.

• Được cấu tạo từ các đường nét vector đơn giản, giúp AutoCAD dựng hình và zoom nhanh bản vẽ, nhẹ hơn nhiều so với việc dùng font dạng TrueType (.ttf).
• Lưu trữ các bộ font tiếng Việt chuyên dụng trong AutoCAD như vntime.shx, vncad.shx, bigfont.shx…
• Ngoài ký tự chữ, file SHX còn chứa các hình dạng hình học nhỏ (shapes) để nhúng vào các mẫu nét vẽ phức tạp trong file .lin.

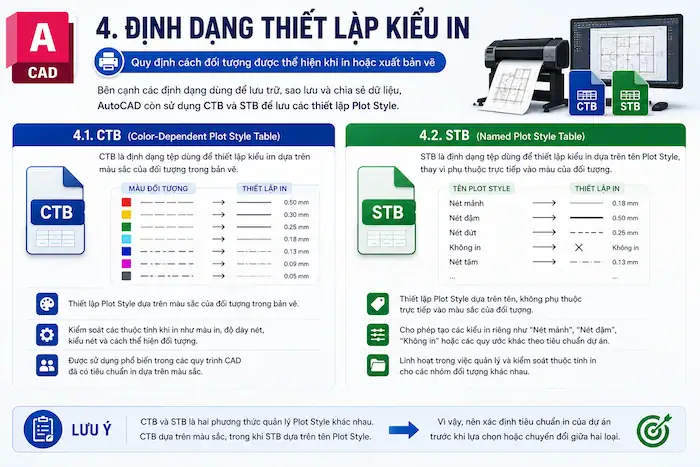

4. Định dạng thiết lập kiểu in

Bên cạnh các định dạng dùng để lưu trữ, sao lưu và chia sẻ dữ liệu, AutoCAD còn sử dụng CTB và STB để lưu các thiết lập Plot Style, quyết định cách đối tượng được thể hiện khi in hoặc xuất bản vẽ.

4.1. CTB (Color-Dependent Plot Style Table)

CTB là định dạng tệp dùng để thiết lập kiểu in dựa trên màu sắc của đối tượng trong bản vẽ. Với CTB, mỗi màu AutoCAD có thể được gán các thuộc tính in như độ dày nét, kiểu nét, màu khi in hoặc các thiết lập liên quan.

Điểm nổi bật của CTB:

• Thiết lập Plot Style dựa trên màu sắc của đối tượng trong bản vẽ.
• Kiểm soát các thuộc tính khi in như màu in, độ dày nét, kiểu nét và cách thể hiện đối tượng.
• Được sử dụng phổ biến trong các quy trình CAD đã có tiêu chuẩn in dựa trên màu sắc.

4.2. STB (Named Plot Style Table)

STB là định dạng tệp dùng để thiết lập kiểu in dựa trên tên Plot Style, thay vì phụ thuộc trực tiếp vào màu của đối tượng. Người dùng có thể tạo các kiểu in với tên riêng và áp dụng chúng cho các đối tượng hoặc layer trong bản vẽ.

Điểm nổi bật của STB:

• Thiết lập Plot Style dựa trên tên, không phụ thuộc trực tiếp vào màu sắc của đối tượng.
• Cho phép tạo các kiểu in riêng như “Nét mảnh”, “Nét đậm”, “Không in” hoặc các quy ước khác theo tiêu chuẩn dự án.
• Linh hoạt trong việc quản lý và kiểm soát thuộc tính in cho các nhóm đối tượng khác nhau.

*Lưu ý: CTB và STB là hai phương thức quản lý Plot Style khác nhau. CTB dựa trên màu sắc, trong khi STB dựa trên tên Plot Style. Vì vậy, nên xác định tiêu chuẩn in của dự án trước khi lựa chọn hoặc chuyển đổi giữa hai loại.

So sánh các định dạng AutoCAD thường dùng: DWG, DXF và DWF

DWG, DXF và DWF đều là những định dạng tệp cốt lõi trong hệ sinh thái AutoCAD, được thiết kế để phục vụ các mục đích khác nhau trong quy trình thiết kế, trao đổi dữ liệu và xuất bản vẽ. DWG là định dạng tệp mặc định cho việc tạo và chỉnh sửa bản vẽ chính, DXF hỗ trợ trao đổi dữ liệu giữa các phần mềm, trong khi DWF phù hợp để chia sẻ và xem bản vẽ thiết kế.

Cụ thể, dưới đây là bảng so sánh tổng quan để người dùng có thể hiểu rõ hơn về 3 định dạng tệp phổ biến trong AutoCAD:

Tóm lại, DWG là định dạng file cần thiết cho việc tạo và chỉnh sửa bản vẽ trực tiếp trong AutoCAD hoặc phần mềm CAD tương thích. DXF phù hợp hơn khi cần trao đổi dữ liệu bản vẽ với phần mềm CAD/CAM khác, đặc biệt trong các quy trình gia công. Trong khi đó, DWF/DWFx được lựa chọn khi chủ yếu cần chia sẻ, xem hoặc trao đổi bản thiết kế mà không muốn sử dụng file DWG gốc.

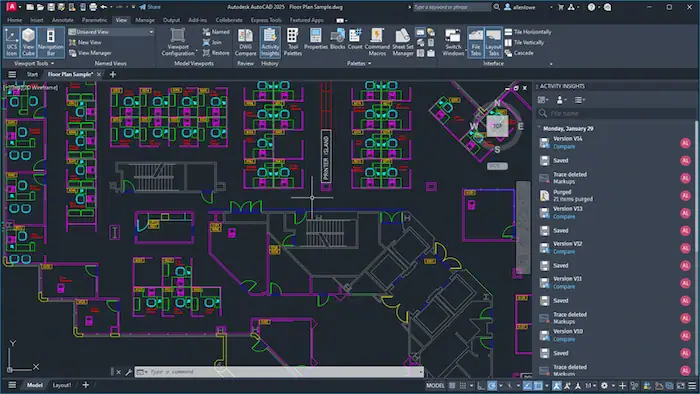

Cách lựa chọn định dạng AutoCAD phù hợp với từng nhu cầu

Mỗi định dạng AutoCAD có mục đích sử dụng khác nhau. Vì vậy, thay vì lựa chọn file theo thói quen, người dùng nên xác định bản vẽ được dùng để làm gì, ai là người tiếp nhận và có cần tiếp tục chỉnh sửa hay không. Chẳng hạn như:

• DWG cho nhu cầu thiết kế, dựng hình và lưu trữ nội bộ.
• DXF khi chuyển đổi các phần mềm đồ họa khác.
• DWF/DWFx hoặc PDF khi gửi bản vẽ cho đối tác/khách hàng hoặc bảo vệ bản quyền bản vẽ, tránh chỉnh sửa ác ý.
• DWT kết hợp DWS cho việc chuẩn hóa quy chuẩn thiết kế chung cho công ty/nhóm dự án.
• PDF hoặc PLT (Đi kèm file thiết lập nét in CTB/STB) cho nhu cầu in ấn hồ sơ kỹ thuật ra máy in khổ lớn.

1. Nhu cầu 1: Thiết kế, dựng hình và lưu trữ nội bộ

Thiết kế, dựng hình và lưu trữ nội bộ là nhu cầu phổ biến trong các doanh nghiệp kiến trúc, xây dựng, cơ khí và kỹ thuật, nơi đội ngũ thường xuyên tạo mới, chỉnh sửa và lưu trữ bản vẽ để tiếp tục sử dụng trong các giai đoạn tiếp theo của dự án.

• Định dạng tối ưu: DWG
• Lý do lựa chọn: DWG lưu trữ trọn vẹn mọi thuộc tính gốc của bản vẽ (vector, layer, block, dimstyle, xref). Đây là định dạng chuẩn để đội ngũ kiến trúc sư, kỹ sư kết cấu, MEP thực hiện các thao tác chỉnh sửa daily.

2. Nhu cầu 2: Gia công cơ khí (CNC, Cắt Laser, Plasma) & chuyển sang phần mềm đồ họa

Trong quá trình sản xuất, dữ liệu thiết kế thường phải được chuyển tiếp qua nhiều phần mềm và hệ thống khác nhau trước khi đưa vào máy gia công. Vì vậy, khả năng trao đổi dữ liệu và duy trì chính xác hình học là yếu tố được quan tâm hàng đầu.

• Định dạng tối ưu: DXF
• Lý do lựa chọn: Các phần mềm lập trình máy CNC (như SheetCAM, Mastercam,…) hoặc phần mềm đồ họa (CorelDRAW, Adobe Illustrator, SolidWorks) khó đọc trực tiếp file DWG chuẩn của Autodesk. File DXF chứa mã hóa dạng text/binary mở, giúp đường nét vector giữ nguyên tọa độ chính xác khi nhập (import) sang hệ thống khác.

3. Nhu cầu 3: Gửi khách hàng, chủ đầu tư xem báo giá/bảo vệ bản quyền thiết kế

Khi bàn giao hồ sơ cho khách hàng hoặc chủ đầu tư, người nhận thường tập trung vào việc xem, đánh giá và phê duyệt phương án thay vì trực tiếp chỉnh sửa dữ liệu thiết kế. Do đó, file cần thuận tiện để mở trên nhiều thiết bị và phù hợp với quy trình trao đổi hồ sơ.

• Định dạng tối ưu: DWF/DWFx hoặc PDF
• Lý do lựa chọn:

• • File DWF/DWFx: Dung lượng nhẹ, cho phép đối tác xem, đo đạc kích thước bằng công cụ miễn phí nhưng khóa hoàn toàn tính năng chỉnh sửa, ngăn chặn tình trạng trộm bản quyền bản vẽ gốc.
  • File PDF: Phù hợp gửi báo cáo, duyệt phương án nhanh trên thiết bị di động mà không yêu cầu cài phần mềm CAD.

4. Nhu cầu 4: Chuẩn hóa quy chuẩn thiết kế chung cho công ty/Dự án lớn

Khi nhiều kỹ sư, kiến trúc sư hoặc các bộ phận cùng tham gia một dự án, việc thống nhất cách thiết lập và trình bày bản vẽ ngay từ đầu là rất cần thiết. Điều này giúp doanh nghiệp duy trì tiêu chuẩn chung và hạn chế sai khác giữa các bản vẽ do nhiều người thực hiện.

• Định dạng tối ưu: DWT kết hợp DWS
• Lý do lựa chọn:

• • Có thể tạo sẵn file DWT chứa khung tên, layer, font chữ, dimstyle chuẩn để toàn bộ nhân viên dùng chung khi mở bản vẽ mới.
  • Sử dụng file DWS để cài đặt công cụ quét kiểm tra tự động (Standards Check), phát hiện các nhân sự vẽ sai quy chuẩn chung.

5. Nhu cầu 5: In ấn hồ sơ kỹ thuật ra máy in khổ lớn (Plotter)

Đối với hồ sơ kỹ thuật cần in để bàn giao hoặc phục vụ thi công, bản vẽ phải đảm bảo đúng tỷ lệ, khổ giấy, màu sắc và độ dày đường nét. Việc kiểm soát các thiết lập này đặc biệt quan trọng khi file được chuyển cho bộ phận in hoặc đơn vị in ấn bên ngoài.

• Định dạng tối ưu: PDF hoặc PLT (Đi kèm file thiết lập nét in CTB/STB)
• Lý do lựa chọn: Xuất file ra PDF hoặc PLT kèm tệp quy định nét in CTB giúp khóa cứng thuộc tính độ đậm nhạt của đường nét, tránh tình trạng xưởng in bị mất font chữ, nhòe nét vẽ hay sai màu.

Một số lưu ý quan trọng khi sử dụng định dạng AutoCAD

Việc lựa chọn đúng định dạng AutoCAD giúp quá trình thiết kế, chỉnh sửa và chia sẻ bản vẽ thuận tiện hơn. Tuy nhiên, để hạn chế lỗi khi mở file, thiếu dữ liệu hoặc sai lệch khi bàn giao, người dùng cũng cần kiểm tra một số yếu tố liên quan đến phiên bản phần mềm, tài nguyên đi kèm và mục đích sử dụng trước khi lưu hoặc gửi bản vẽ.

• Kiểm tra phiên bản AutoCAD: Khi gửi file DWG cho người khác, nên xác định phiên bản AutoCAD của bên nhận để hạn chế lỗi không tương thích.
• Kiểm tra Xref và các file liên kết: Nếu bản vẽ sử dụng Xref hoặc dữ liệu bên ngoài, cần đảm bảo các file liên quan được cung cấp đầy đủ và đường dẫn tham chiếu không bị thay đổi.
• Kiểm tra font và SHX: Các font hoặc file SHX không có trên máy người nhận có thể khiến nội dung chữ, ký hiệu hiển thị không đúng.
• Kiểm tra PAT và LIN: Với bản vẽ sử dụng Hatch hoặc kiểu đường tùy chỉnh, cần đảm bảo các tài nguyên cần thiết được cung cấp nếu bản vẽ phụ thuộc vào chúng.
• Kiểm tra thiết lập in: Trước khi gửi bản vẽ đi in, nên kiểm tra khổ giấy, tỷ lệ, CTB/STB, màu sắc và độ dày nét để hạn chế sai lệch khi xuất bản.
• Tạo bản sao trước khi chuyển đổi: Nên giữ lại file DWG gốc trước khi thực hiện chuyển đổi hoặc chỉnh sửa, đặc biệt với những bản vẽ quan trọng.
• Kiểm tra file sau khi chuyển đổi: Sau khi chuyển DWG sang DXF, PDF hoặc định dạng khác, nên mở lại file để kiểm tra hình học, kích thước và nội dung quan trọng.
• Lựa chọn định dạng theo mục đích: DWG phù hợp để chỉnh sửa, DXF phù hợp để trao đổi dữ liệu, DWF/PDF thuận tiện cho chia sẻ, trong khi DWT/DWS phục vụ chuẩn hóa và kiểm soát tiêu chuẩn.
• Không xóa file BAK/SV$ quá sớm: Với các bản vẽ quan trọng, những file sao lưu hoặc tự động lưu có thể hữu ích khi cần khôi phục dữ liệu sau sự cố.

Câu hỏi thường gặp

1. AutoCAD lưu bản vẽ theo định dạng file nào?

DWG (Drawing) là định dạng bản vẽ chính của AutoCAD, thường được sử dụng để tạo, chỉnh sửa và lưu trữ bản vẽ 2D/3D.

2. DWG và DXF có điểm gì khác biệt?

DWG phù hợp để làm việc và chỉnh sửa bản vẽ, trong khi DXF chủ yếu được sử dụng để trao đổi dữ liệu giữa AutoCAD với các phần mềm CAD/CAM khác.

3. File BAK và SV$ có tác dụng gì?

Cả hai đều liên quan đến việc bảo vệ và khôi phục dữ liệu nhưng có cơ chế khác nhau. BAK thường là file sao lưu được tạo trong quá trình lưu bản vẽ, còn SV$ liên quan đến tính năng tự động lưu.

4. Tại sao file DWG không mở được trên AutoCAD phiên bản cũ?

Nguyên nhân có thể là khác biệt về phiên bản định dạng DWG. Khi chia sẻ bản vẽ, nên kiểm tra phiên bản phần mềm của bên nhận và sử dụng phiên bản file tương thích nếu cần.

5. Có nên gửi file DWG gốc cho khách hàng không?

Điều này phụ thuộc vào mục đích bàn giao và thỏa thuận giữa các bên. Nếu khách hàng chỉ cần xem hoặc duyệt bản vẽ, có thể cân nhắc PDF hoặc DWF/DWFx thay vì gửi trực tiếp file DWG có thể chỉnh sửa.

Lời kết

Hiểu rõ định dạng AutoCAD giúp người dùng lựa chọn đúng loại file cho từng giai đoạn của quá trình thiết kế và bàn giao bản vẽ. Trong đó, DWG phù hợp cho thiết kế và chỉnh sửa, DXF phục vụ trao đổi dữ liệu, DWF/DWFx và PDF thuận tiện cho chia sẻ, còn DWT, DWS, PAT, LIN, SHX, CTB và STB đảm nhiệm những chức năng hỗ trợ khác nhau. Bên cạnh phần mở rộng file, việc kiểm tra kỹ phiên bản AutoCAD, Xref, font, tài nguyên CAD và thiết lập in khi làm việc với đối tác là rất quan trọng nhằm hạn chế tối đa lỗi tương thích, thiếu dữ liệu hay sai lệch bản vẽ.
