03 Cách tính diện tích trong AutoCAD nhanh & chính xác nhất

Tính diện tích trong AutoCAD là thao tác cơ bản nhưng lại quyết định trực tiếp đến độ chính xác khi bóc tách khối lượng, lập dự toán và triển khai bản vẽ kỹ thuật. Tuy nhiên, việc đo thủ công từng vùng hay xử lý các hình dạng phức tạp thường tốn rất nhiều thời gian, thậm chí dễ dẫn đến sai sót lớn nếu không nắm rõ bản chất các lệnh. Trong bài viết này, HVN Group sẽ hướng dẫn bạn chi tiết 3 cách tính diện tích trong CAD từ cơ bản (AREA, LIST) đến nâng cao (LISP xuất Excel hàng loạt). Xem ngay để tối ưu hóa 80% thời gian làm việc của bạn!

Hướng dẫn 03 cách tính diện tích trong AutoCAD cơ bản đến nâng cao

Để giúp bạn dễ dàng áp dụng và thao tác trực tiếp trên giao diện AutoCAD (kể cả bản AutoCAD Web lẫn phần mềm cài đặt trên máy tính), dưới đây là hướng dẫn tính diện tích trong AutoCAD chi tiết từng bước cho cả 3 phương pháp từ cơ bản đến nâng cao bao gồm: Sử dụng lệnh AREA (AA), tra cứu bằng lệnh LIST (LI), tự động hóa hàng loạt bằng Lisp CAD xuất Excel.

Cách tính diện tích trong AutoCAD bằng lệnh AREA (Phím tắt AA)

 Lệnh AREA là công cụ đo mặc định kinh điển, phù hợp cho mọi thao tác tính diện tích trong AutoCAD từ đơn giản đến phức tạp thông qua việc pick chọn các điểm hoặc chọn trực tiếp đối tượng khép kín.

*Tính diện tích hình kín/đối tượng có sẵn (Tham số Object – O)

Phương pháp này áp dụng khi vùng cần đo đã là một hình khép kín hoàn chỉnh như hình tròn, hình chữ nhật, hoặc đường Polyline liền mạch.

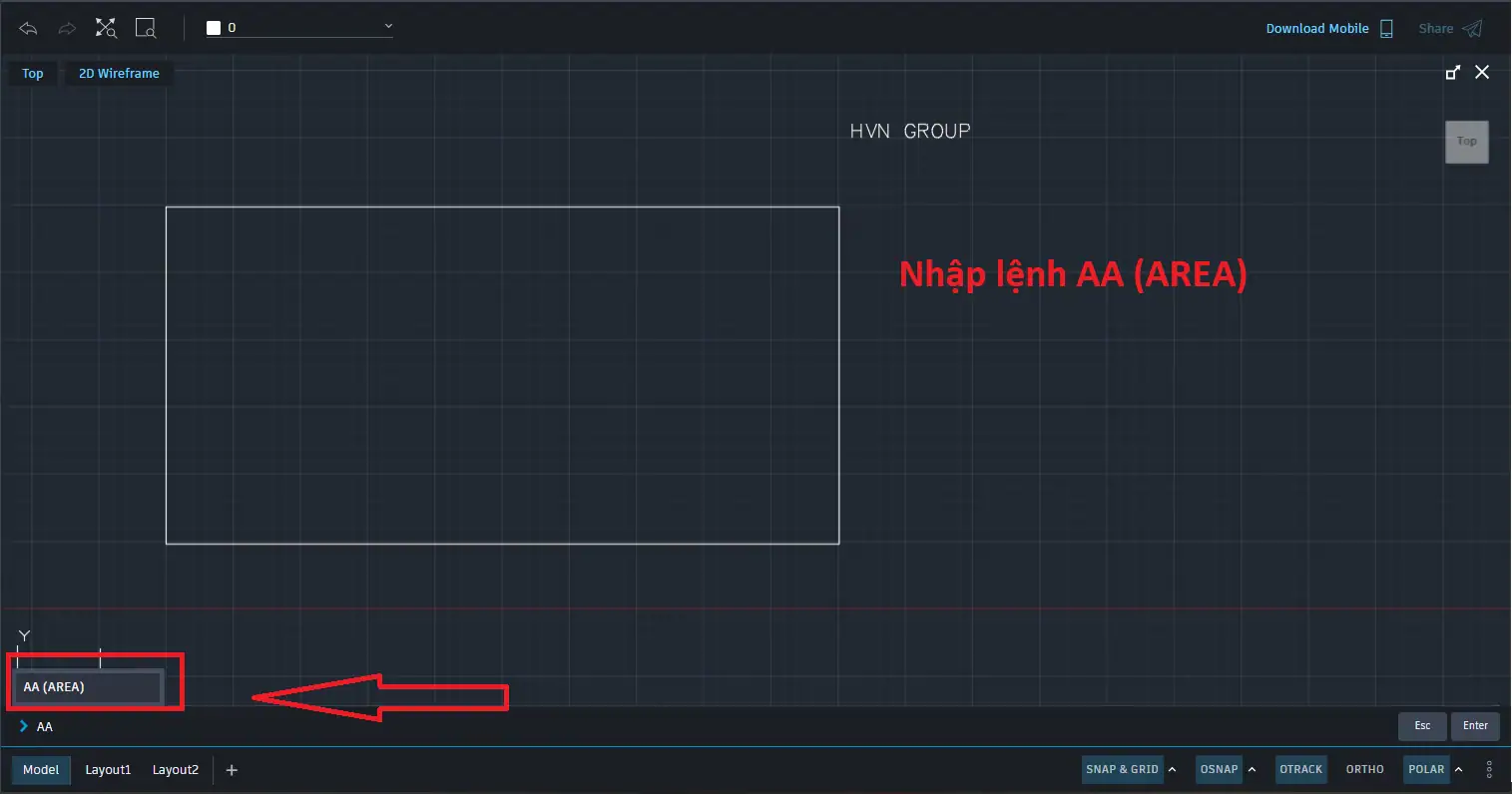

• Bước 1: Trên thanh dòng lệnh (Command Line), nhập lệnh AA (hoặc AREA) và nhấn Enter (hoặc phím Spacebar).

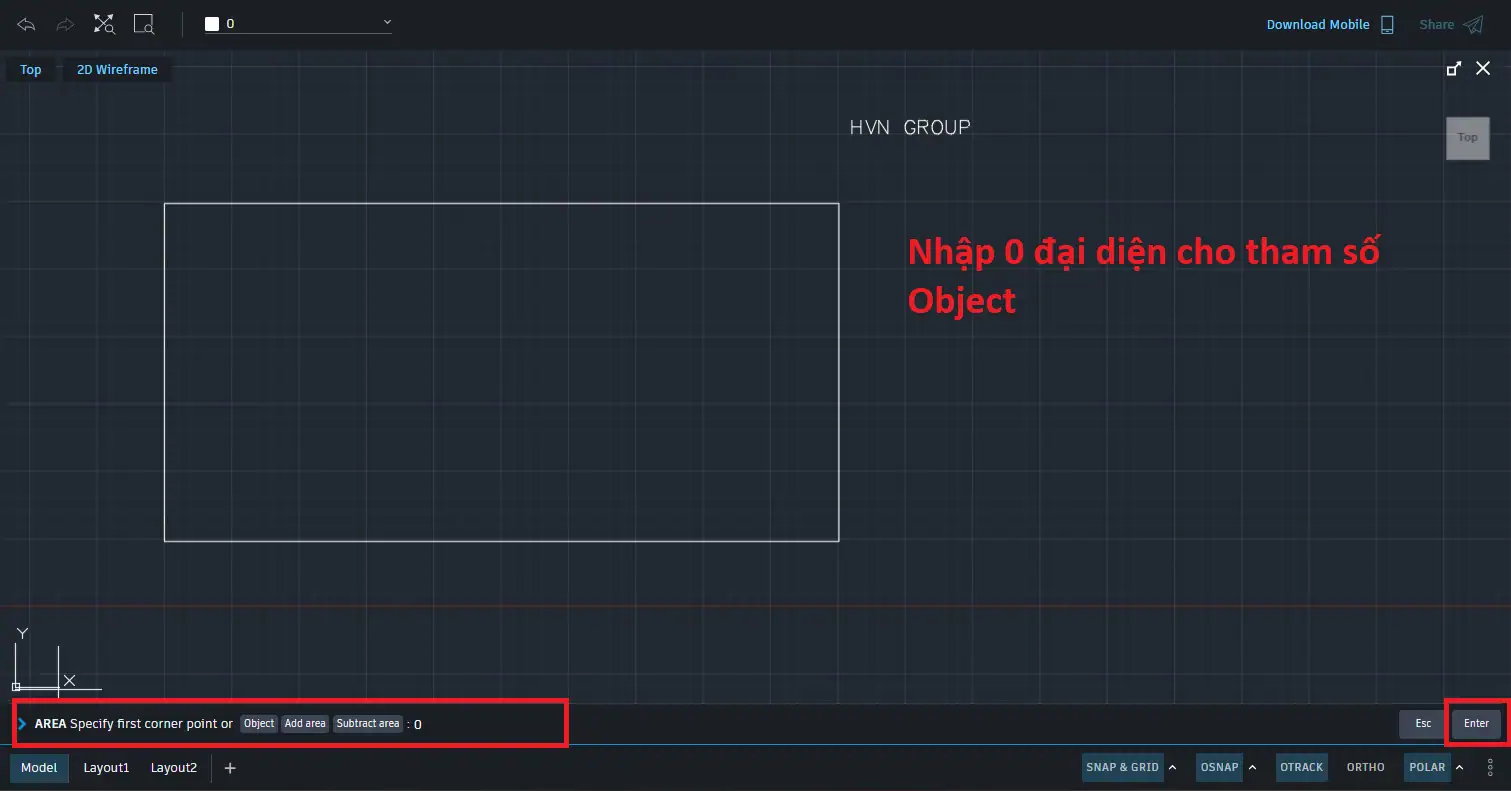

• Bước 2: Nhập tiếp phím O (đại diện cho tham số Object) và nhấn Enter.

• Bước 3: Di chuyển con trỏ chuột và click chọn vào đường ranh giới của đối tượng khép kín cần đo.

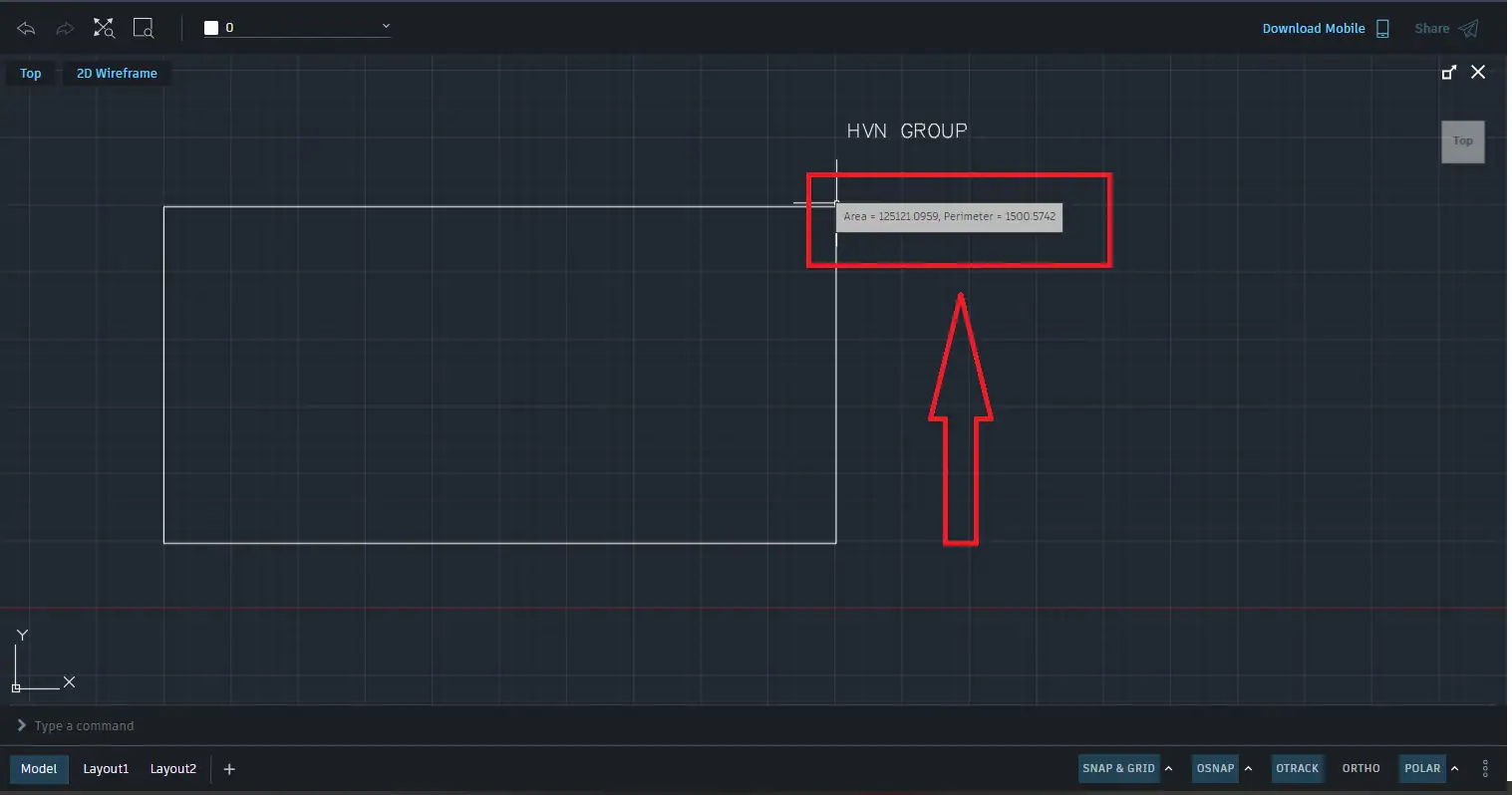

• Bước 4: Đọc kết quả diện tích (Area) và chu vi (Perimeter) hiển thị ngay tại góc dòng lệnh bên dưới màn hình hoặc bên cạnh con trỏ chuột.

Nhờ tận dụng tham số Object, bạn có thể tiết kiệm rất nhiều thời gian so với việc phải nhấp chọn thủ công từng góc của hình.

*Tính diện tích hình bất kỳ bằng cách chọn các điểm (Pick Points)

Khi ranh giới không phải là một đường Polyline liền nét, việc gán từng điểm góc (Pick Points) sẽ giúp bạn linh hoạt đo chính xác bất kỳ đa giác nào.

• Bước 1: Nhập phím tắt AA và bấm Enter để kích hoạt lệnh.
• Bước 2: Nhấn phím F3 để đảm bảo chế độ Bắt điểm (Object Snap) đã được bật.

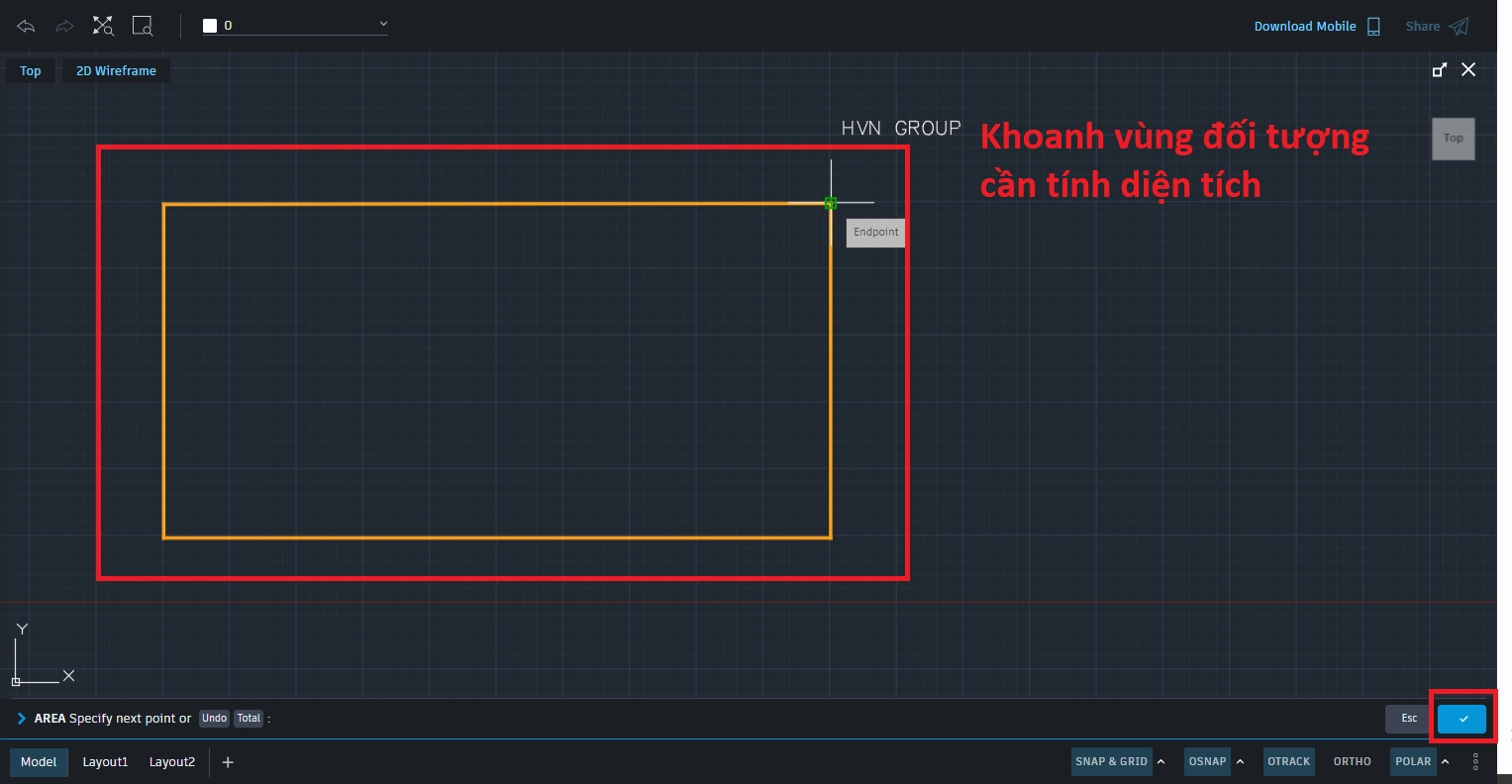

• Bước 3: Lần lượt click chuột trái vào từng đỉnh của hình học cần đo theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Một vùng màu xanh lá nhạt sẽ phủ lên khu vực bạn vừa chọn.

• Bước 4: Sau khi đã pick trọn vẹn đỉnh cuối cùng, nhấn phím Enter để kết thúc. Kết quả diện tích sẽ hiển thị lập tức tại dòng Command.

Kỹ thuật pick điểm này là nền tảng quan trọng trong hướng dẫn tính diện tích trong AutoCAD dành cho người mới bắt đầu.

Việc làm chủ tính năng cộng trừ trong lệnh AREA sẽ giúp công việc bóc tách dự toán của bạn trở nên đơn giản và chính xác hơn bao giờ hết.

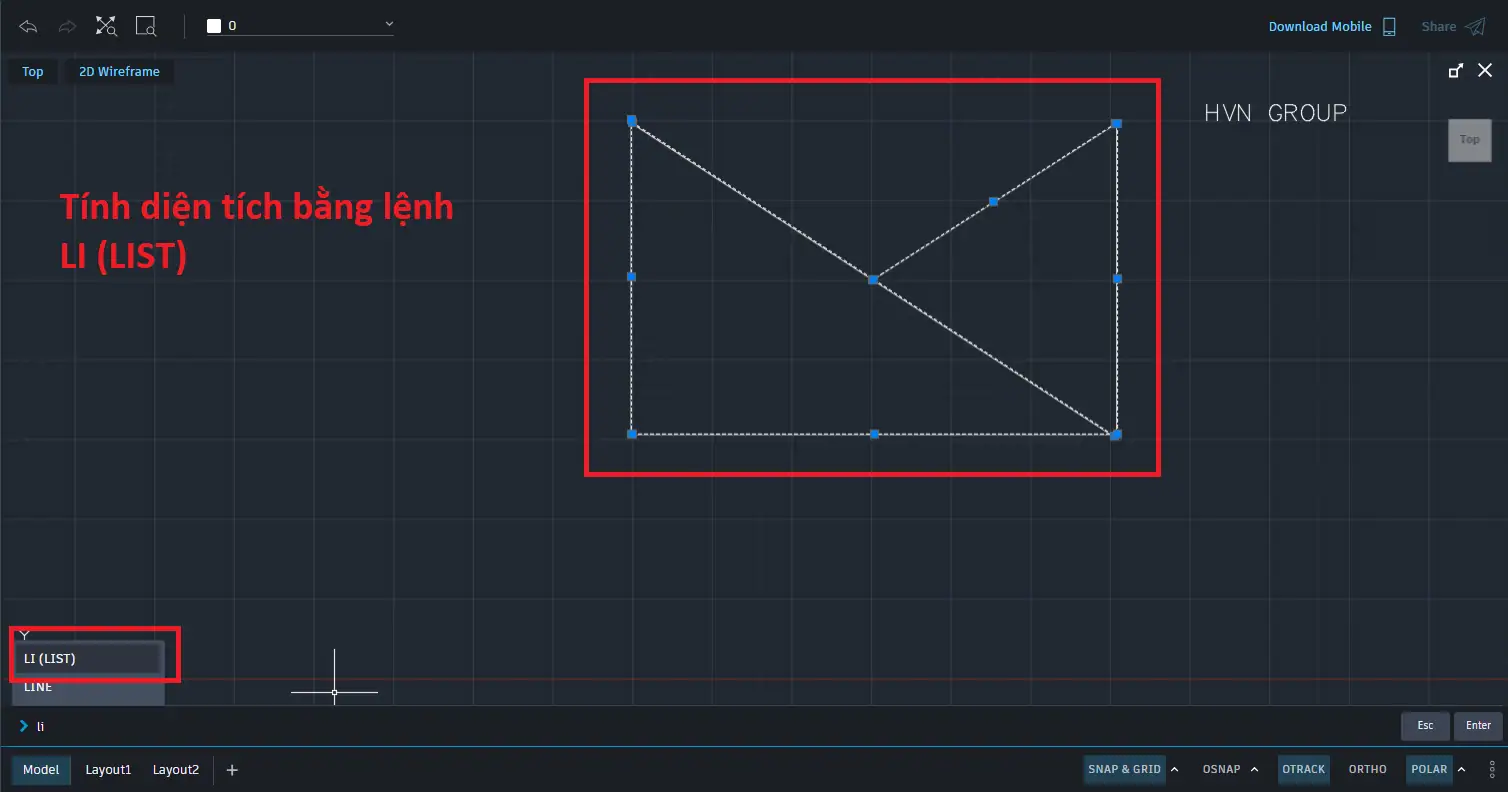

Cách xem diện tích cực nhanh bằng lệnh LIST (Phím tắt LI hoặc LS)

Lệnh LIST cung cấp khả năng xem toàn bộ thông số hình học của đối tượng trong thời gian ngắn nhất mà không cần qua nhiều bước truy vấn.

• Bước 1: Dùng chuột click chọn (Select) đối tượng khép kín cần đo (Polyline, Circle, Hatch, Region).
• Bước 2: Nhập phím tắt LI (hoặc LS) trên bàn phím và bấm Enter.

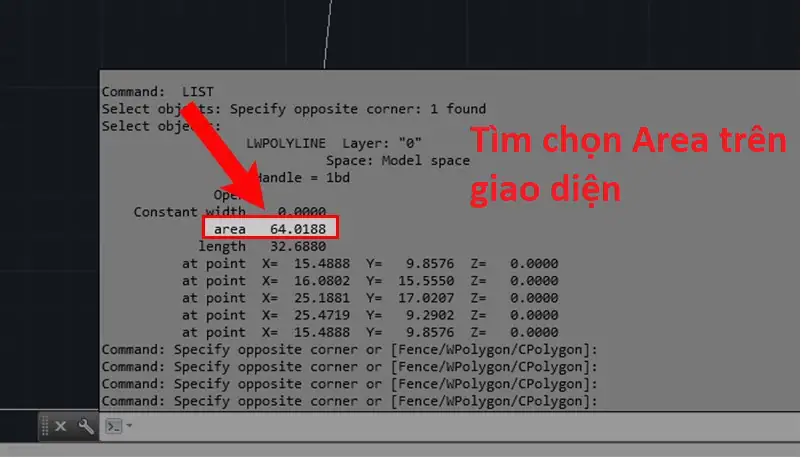

• Bước 3: Cửa sổ thông tin AutoCAD Text Window sẽ tự động bật ra. Bạn tìm đến dòng Area để xem diện tích và Perimeter (hoặc Length) để xem chu vi.

• Bước 4: Nhấn phím Esc hoặc dấu X để đóng bảng thông báo và tiếp tục làm việc.

Chỉ với 2 thao tác phím đơn giản, lệnh LIST chính là cách tính diện tích trong AutoCAD nhanh gọn hàng đầu dành cho các biên dạng hình học đã được chuẩn hóa.

Cách sử dụng Lisp CAD tính diện tích hàng loạt & xuất sang Excel

Khi phải xử lý các dự án quy mô lớn với hàng trăm phòng hay hạng mục cần bóc tách, việc ứng dụng Lisp CAD sẽ giúp bạn tự động hóa 100% công đoạn đo đạc và thống kê.

• Bước 1: Tải file Lisp tính diện tích (file có đuôi .lsp, ví dụ: TinhDienTich.lsp) về máy tính.

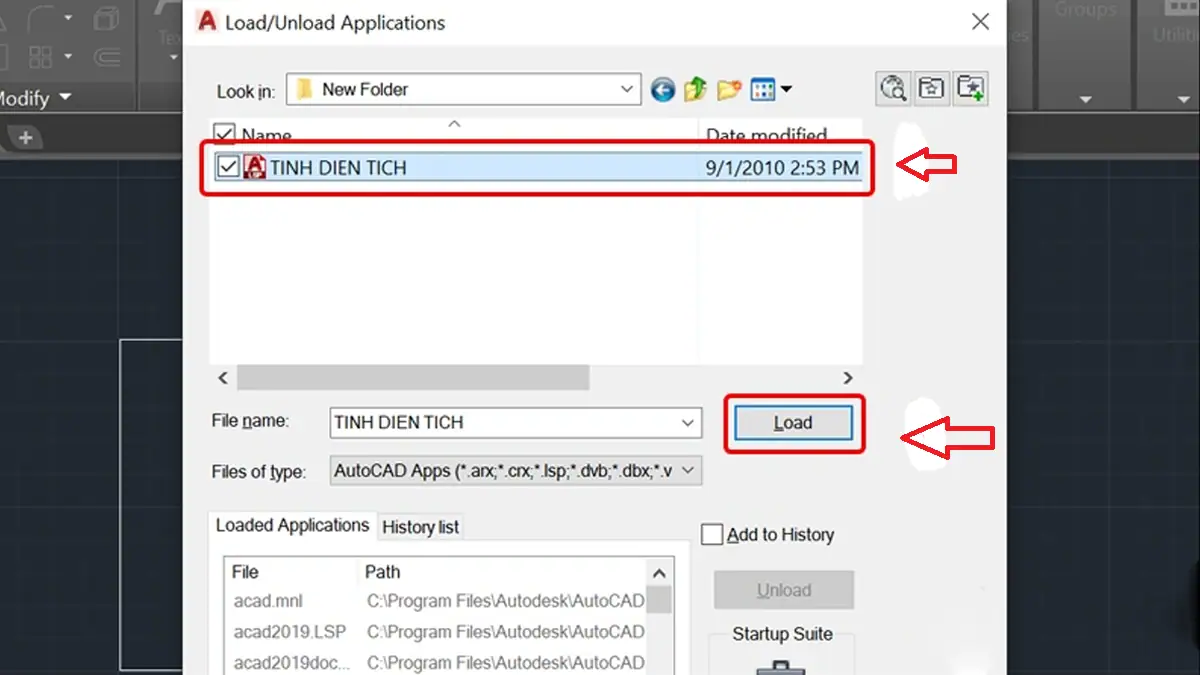

• Bước 2: Trong AutoCAD, gõ lệnh AP (APPLOAD) -> Bấm Enter -> Tìm đến đường dẫn chứa file Lisp -> Nhấn Load (chọn Always Load) rồi đóng hộp thoại.

• Bước 3: Kích hoạt công cụ đo bằng cách gõ phím tắt SS tại dòng Command, sau đó ấn Enter để bắt đầu.

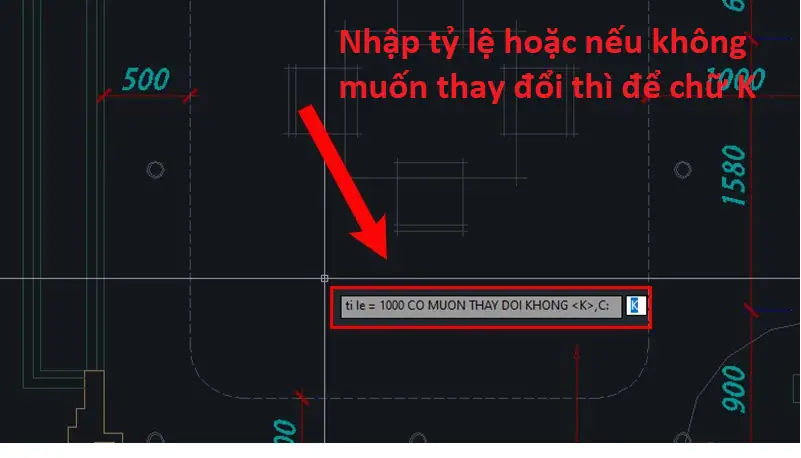

• Bước 4: Tại thông báo tùy chỉnh tỉ lệ, nếu muốn giữ nguyên thiết lập mặc định của bản vẽ, bạn bấm phím K rồi nhấn Enter.

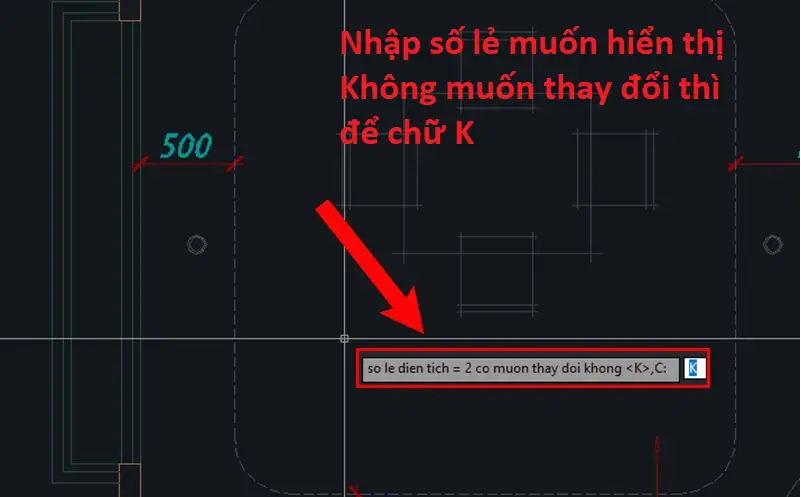

• Bước 5: Hệ thống hỏi về định dạng số thập phân, bạn tiếp tục nhập K và gõ Enter nếu không có nhu cầu thay đổi độ chính xác của số lẻ.

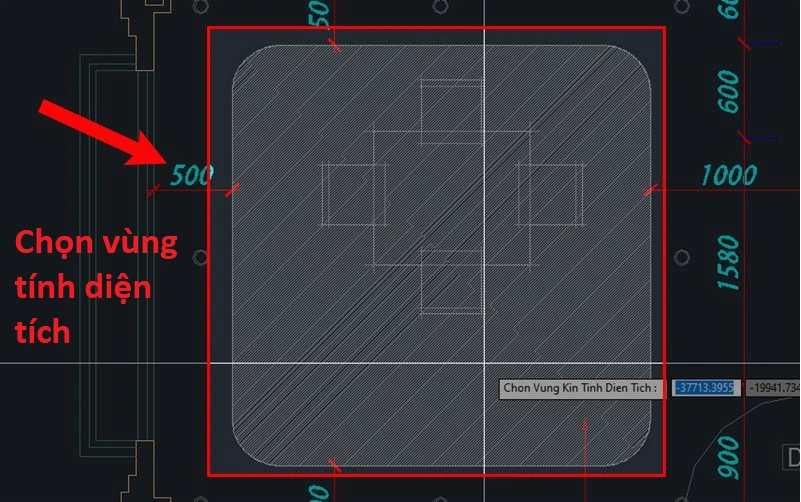

• Bước 6: Rê chuột đến vị trí mặt bằng cần đo đạc và nhấp chọn trực tiếp vào không gian đó.

• Bước 7: Tiện ích LISP sẽ tự tạo một mảng tô HATCH để bao phủ kín toàn bộ khu vực. (Mẹo: Bạn có thể điều chỉnh lại độ mịn của mảng tô này thông qua lệnh SCALE nếu cần).
• Bước 8: Nhấp chuột vào một đối tượng Text sẵn có trên màn hình làm việc để LISP tự động ghi đè số liệu diện tích vừa tính được vào đó.

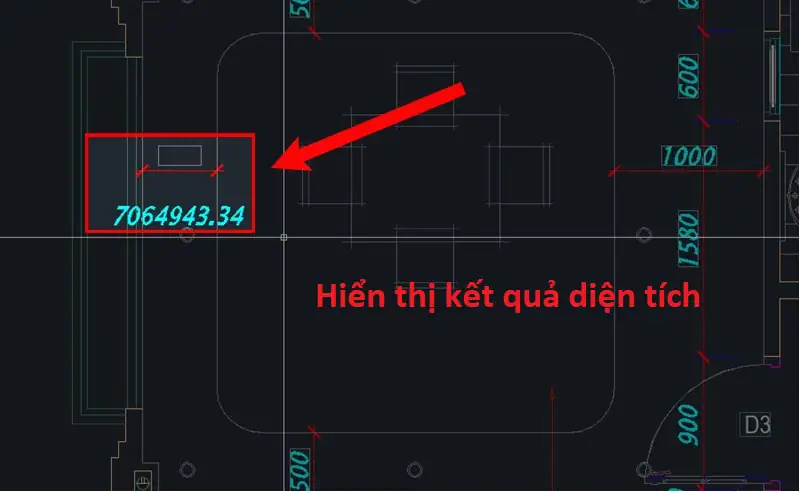

• Bước 9: Quá trình đo hoàn tất, giá trị diện tích của hình vẽ được cập nhật chính xác, rõ ràng ngay trên giao diện bản vẽ.

Chỉ trong vài giây, toàn bộ danh sách diện tích của từng ô mặt bằng sẽ được tính toán và xuất thẳng thành một bảng biểu chỉn chu trên Microsoft Excel.

Có thể thấy, mỗi phương pháp tính diện tích trong AutoCAD từ lệnh đơn lẻ AREA, LIST, cho đến công cụ thông minh như LISP CAD đều mang lại những lợi ích vượt trội riêng cho từng giai đoạn thiết kế. Việc thành thạo linh hoạt cả 3 kỹ năng này sẽ giúp bạn nâng cao tốc độ xử lý công việc, đảm bảo tính chính xác tuyệt đối cho mọi hồ sơ dự toán và bản vẽ kỹ thuật.

Tổng quan các lệnh tính diện tích phổ biến trong AutoCAD

Trong quá trình triển khai bản vẽ kỹ thuật trên AutoCAD, việc đo đạc và bóc tách diện tích là thao tác được thực hiện với tần suất liên tục. Tuy nhiên, mỗi loại hình học (đường nét đơn giản, hình khép kín, mặt bằng phức tạp hay vùng có lỗ rỗng) đều yêu cầu một công cụ xử lý riêng biệt để đảm bảo độ chính xác và tiết kiệm thời gian.

Dưới đây là tổng quan 3 công cụ tính diện tích trong AutoCAD phổ biến nhất, được phân loại từ thao tác thủ công đến giải pháp tự động hóa nâng cao:

• Lệnh AREA (Phím tắt: AA): Công cụ đo mặc định và linh hoạt nhất trong CAD. Lệnh này cho phép chọn trực tiếp các đỉnh của đa giác hoặc chọn nhanh một đối tượng khép kín, hỗ trợ các tính năng cộng/trừ diện tích giữa nhiều hình khác nhau.
• Lệnh LIST (Phím tắt: LI hoặc LS): Giải pháp truy xuất thông tin toàn diện. Khi chọn một đối tượng khép kín (như Polyline, Circle, Hatch) và chạy lệnh, AutoCAD sẽ xuất toàn bộ dữ liệu thuộc tính của hình đó, bao gồm diện tích, chu vi và tọa độ các đỉnh.
• LISP CAD chuyên dụng: Công cụ tự động hóa mạnh mẽ nhất dành cho kỹ sư bóc tách khối lượng lớn. Lisp CAD giúp đo hàng loạt khu vực, tự động điền số liệu lên bản vẽ hoặc xuất trực tiếp toàn bộ dữ liệu diện tích sang bảng tính Excel.

Để giúp bạn nhanh chóng lựa chọn đúng phương pháp cho từng trường hợp cụ thể, dưới đây là bảng so sánh chi tiết:

Một số lưu ý quan trọng khi tính diện tích trong AutoCAD

Thao tác tính diện tích trong AutoCAD tuy đơn giản nhưng rất dễ phát sinh sai sót nếu bạn không nắm rõ các thiết lập kỹ thuật về đường nét và đơn vị. Để quá trình bóc tách khối lượng diễn ra chính xác tuyệt đối, tránh lỗi văng file hay tính sai số liệu, bạn cần đặc biệt ghi nhớ 5 lưu ý quan trọng dưới đây: Kiểm tra tính khép kín của đối tượng, kiểm tra và đồng bộ đơn vị bản vẽ, bật đúng các chế độ Bắt điểm, loại bỏ các đường nét đè lên nhau, cẩn trọng với Layer bị khóa và đường 3D Polyline.

Kiểm tra tính khép kín của đối tượng (Closed Object)

Đa số các lệnh đo diện tích như LIST, FIELD đều yêu cầu ranh giới phải là một đường khép kín 100%.

• Rủi ro: Nếu ranh giới bị hở dù chỉ một khoảng cực nhỏ (khi zoom to mới thấy), lệnh HATCH sẽ báo lỗi “Boundary definition error” hoặc tính diện tích bị tràn ra toàn bộ bản vẽ.
• Giải pháp: Sử dụng lệnh JOIN (J) để nối các đoạn thẳng thành một Polyline duy nhất, hoặc dùng lệnh BO (Boundary) nhấp vào giữa vùng cần đo để CAD tự động tạo một đường biên kín mới.

Kiểm tra và đồng bộ đơn vị bản vẽ (Units)

AutoCAD mặc định đo diện tích dựa trên đơn vị của bản vẽ (thường là mm trong các bản vẽ kiến trúc/xây dựng tại Việt Nam).

• Rủi ro: Kết quả xuất ra từ lệnh AREA hay LIST sẽ ở dạng mm2. Nếu bạn nhầm lẫn đây là m2, khối lượng tính toán sẽ bị sai lệch gấp 1.000.000 lần.
• Giải pháp:
  • Hãy đổi từ mm2 sang m2 bằng cách dịch chuyển dấu phẩy sang trái 6 chữ số (Ví dụ: 15.000.000mm2=15m2).
  • Nếu dùng lệnh FIELD, hãy truy cập vào mục Additional Format tại ô Conversion factor nhập 0.000001 để CAD tự động đổi sang m2.

Bật đúng các chế độ Bắt điểm (Object Snap – F3)

Khi sử dụng lệnh AREA chọn từng điểm (Pick Points), độ chính xác của diện tích phụ thuộc hoàn toàn vào vị trí con trỏ chuột.

• Giải pháp: Nhấn phím F3 để bật Bắt điểm (OSNAP) và đảm bảo đã tick chọn các chế độ quan trọng như Endpoint (Điểm đầu/cuối), Intersection (Giao điểm), và Center (Tâm đường tròn). Tránh click chuột “chừng chừng” bằng mắt thường.

Loại bỏ các đường nét đè lên nhau (Overlapping Lines)

Trong các file CAD cũ hoặc bản vẽ qua tay nhiều người chỉnh sửa, tình trạng các đoạn thẳng nằm chồng lên nhau rất phổ biến. Điều này làm gia tăng dung lượng file và khiến các Lisp CAD đo diện tích hàng loạt bị tính trùng, chạy sai dữ liệu.

• Giải pháp: Trước khi tiến hành bóc tách diện tích, hãy gõ lệnh OVERKILL để xóa bỏ toàn bộ các nét vẽ thừa và nét trùng lặp.

Cẩn trọng với các đối tượng bị khóa Layer hoặc đường 3D Polyline

Trong quá trình xử lý các bản vẽ phức tạp hoặc nhận lại file từ đối tác, hai yếu tố ẩn thường gây ra lỗi bất ngờ khi đo đạc chính là các lớp Layer đang bị khóa và các nét vẽ bị lệch cao độ Z. Việc nắm rõ cách nhận biết và xử lý hai trường hợp này sẽ giúp bạn tránh được những tình huống lệnh không chạy hoặc kết quả bị sai lệch:

• Layer bị khóa (Lock): Một số Lisp CAD hoặc lệnh tạo BO không thể can thiệp vào các đường nét thuộc Layer đang bị khóa. Hãy mở khóa Layer trước khi thao tác.
• Đường 3D Polyline: Các nét vẽ có tọa độ cao độ Z khác nhau (không nằm trên cùng một mặt phẳng XY) sẽ làm lệnh AREA báo lỗi hoặc tính diện tích không chính xác theo góc nhìn phẳng. Sử dụng lệnh FLATTEN để đưa toàn bộ bản vẽ về mặt phẳng 2D (Z=0).

Tuân thủ chặt chẽ những quy tắc kỹ thuật trên sẽ giúp quy trình tính diện tích trong AutoCAD của bạn luôn đạt độ chính xác chuẩn mực, hạn chế tối đa các sự cố kỹ thuật không đáng có và tối ưu hiệu suất làm việc trên mọi loại dự án.

HVN Group đơn vị cung cấp phần mềm bản quyền AutoCAD chính hãng

Việc ứng dụng các công cụ nâng cao như Lisp CAD giúp tối ưu hóa đáng kể tốc độ tính diện tích trong AutoCAD. Tuy nhiên, trên các phiên bản AutoCAD không chính thức (Crack) hoặc bản miễn phí, phần mềm rất dễ gặp sự cố văng file đột ngột, lỗi không nhận Lisp hoặc mất toàn bộ dữ liệu dự toán ngay trước giờ bàn giao.

Để đảm bảo hiệu suất làm việc liên tục, tính bảo mật và sự ổn định tuyệt đối cho doanh nghiệp, việc trang bị phần mềm AutoCAD bản quyền chính hãng là giải pháp đầu tư tối ưu nhất.

HVN Group tự hào là đối tác uy tín hàng đầu tại Việt Nam, chuyên cung cấp các giải pháp phần mềm đồ họa, kỹ thuật và điện toán đám mây chính hãng từ Autodesk.

• Bản quyền hợp pháp 100%: Đảm bảo đầy đủ chứng nhận pháp lý, giúp doanh nghiệp an tâm tuyệt đối khi làm việc với đối tác trong và ngoài nước.
• Trải nghiệm tính năng mới nhất: Tiếp cận trọn bộ công cụ cải tiến, tính năng làm việc đa nền tảng (AutoCAD Web & Mobile) và lưu trữ Cloud đồng bộ.
• Đội ngũ kỹ thuật hỗ trợ 24/7: Hỗ trợ cài đặt, tối ưu hệ thống, sửa các lỗi phát sinh (lỗi Lisp, crash file, lỗi hiển thị) nhanh chóng từ các chuyên gia giàu kinh nghiệm.
• Chi phí tối ưu: Cam kết chính sách giá cạnh tranh nhất thị trường kèm nhiều ưu đãi hấp dẫn cho cá nhân và doanh nghiệp.

Đừng để những sự cố phần mềm làm gián đoạn tiến độ dự án của bạn! Liên hệ ngay với HVN Group để nhận báo giá ưu đãi tốt nhất cho bản quyền AutoCAD chính hãng.

Đăng Ký Ngay Với HVN Group

Câu hỏi thường gặp

• Lệnh tính diện tích trong CAD là lệnh gì?

Lệnh tính diện tích phổ biến nhất trong AutoCAD là AREA (phím tắt AA). Bên cạnh đó, bạn có thể dùng lệnh LIST (LI) để xem nhanh thông số hoặc dùng FIELD để tạo diện tích tự động cập nhật.

• Tại sao dùng lệnh AREA nhưng AutoCAD không hiển thị kết quả?

Trường hợp này thường do dòng Command Line bị ẩn hoặc kéo quá nhỏ. Bạn hãy nhấn tổ hợp phím Ctrl + 9 để bật lại thanh dòng lệnh, hoặc bấm phím F2 để mở cửa sổ AutoCAD Text Window xem toàn bộ lịch sử đo đạc.

• Có cách nào tính tổng diện tích của nhiều hình cùng lúc không?

Có. Bạn có thể sử dụng tính năng Add Area trong lệnh AA (bấm AA A O rồi chọn các hình). Nếu muốn tính hàng loạt hàng chục hình và xuất sang Excel, phương pháp tối ưu nhất là sử dụng Lisp CAD.

• Làm sao để đổi đơn vị diện tích từ mm² sang m² trong AutoCAD?

Bạn dời dấu phẩy của kết quả sang bên trái 6 chữ số (chia cho 1.000.000). Đối với lệnh FIELD, bạn nhấp vào mục Additional Format cài đặt ô Conversion factor thành 0.000001 để phần mềm tự động đổi sang m2.

• Tại sao khi dùng Lisp CAD tính diện tích hàng loạt lại bị báo lỗi hoặc tính sai số liệu?

Lỗi này chủ yếu thường do 3 nguyên nhân chính:

1. Hình không khép kín: Ranh giới bị hở nét (sửa bằng lệnh JOIN hoặc BO).
2. Nét vẽ đè lên nhau: Tồn tại nhiều đường thẳng trùng lặp làm Lisp đếm lặp (sửa bằng lệnh OVERKILL).
3. Xung đột phần mềm: Do chạy Lisp nâng cao trên các bản AutoCAD crack thiếu ổn định. Hãy chuyển sang sử dụng AutoCAD bản quyền để đảm bảo hệ thống nhận Lisp mượt mà, không bị văng file.

Lời kết

Thành thạo các kỹ thuật tính diện tích trong AutoCAD, từ các lệnh cơ bản như AREA, LIST cho đến công cụ nâng cao như LISP CAD sẽ giúp bạn nâng cao năng suất công việc, đảm bảo độ chính xác tuyệt đối trong khâu bóc tách khối lượng và lập dự toán. Tùy thuộc vào quy mô và độ phức tạp của mặt bằng, hãy linh hoạt lựa chọn phương pháp phù hợp nhất để tối ưu thời gian thiết kế của mình.
